在半导体不断发展的情况下，对于头部封装企业，先进封装已经成为重要的盈利增长点。以长电科技为例，先进封装的均价是传统封装均价的10倍以上，且倍数在持续加大，2021年的营收中，先进封装收入占比更是达到60％。

　　

根据Yole数据，2021年全球封装市场规模约达777亿美元。其中，先进封装全球市场规模约350亿美元。在先进封装市场持续扩张的情况下，无论是晶圆代工厂还是封测厂，都提前布局先进封装。于是，先进封装的赛道纷纷挤满了各大玩家。

　　

各大厂先进封装技术横向对比

　　

目前先进封装中主要分为2D封装、2．5D封装、3D封装三种类型。

　　

2D封装

　　

2D封装是指在基板的表面水平安装所有芯片和无源器件的集成方式。2D封装上包括FOWLP、FOPLP等技术。

　　

在FOWLP领域，各大公司都推出了不同命名方式的封装，例如台积电的InFO、日月光的eWLB、华天科技的eSiFO、长电科技的ECP。

　　

首先来看，台积电在2017年开发的InFO技术。实际上，InFO技术与大多数封装厂的Fan－out类似，可以理解为多个芯片Fan－out工艺的集成，主要区别在于去掉了silicon interposer，使用一些RDL层进行串连。苹果2016年推出的iPhone7中的A10处理器，采用台积电16nm FinFET工艺以及InFO技术，成功将AP与LPDDR整合在同一个封装中。

　　

　　

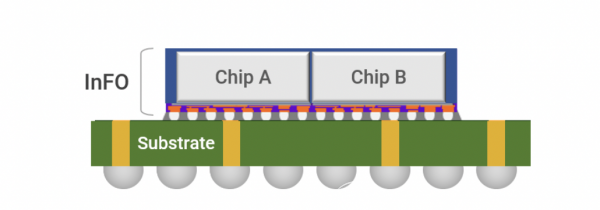

InFO封装 来源：台积电

　　

在InFO方案上，台积电推出了两种方式，InFO－oS、InFO－R。InFO－oS利用InFO技术并具有更高密度的2／2？m RDL线宽／空间。它可以在SoC上实现混合焊盘间距，在＞65x65mm基板上具有最小40？m I／O间距、C4 Cu bump pitch最小为130μm。

　　



　　

　　

eWLB封装 来源：日月光

　　

其次，在Fan－out封装方面，日月光同样推出相关解决方案，并将其命名为eWLB。值得注意的是，国内长电科技旗下星科金朋新加坡厂同样拥有eWLB封装。

　　

2．5D封装

　　

2．5D封装通常是指既有2D的特点，又有部分3D的特点，其中的代表技术包括英特尔的EMIB、台积电的CoWoS、三星的I－Cube。

　　



　　

　　

EMIB封装 来源：英特尔

　　

英特尔的EMIB的概念与2．5D封装类似，但与传统2．5D封装的区别在于没有TSV。也正是这个原因，EMIB技术具有正常的封装良率、无需额外工艺和设计简单等优点。

　　

英特尔工艺和产品集成总监Ramune Nagisetty表示：“当前一代的EMIB提供55微米的微型凸点间距，并且路线微米。”将其与典型有机封装的100微米凸点间距进行比较，EMIB可以实现更高的凸点密度。

　　

实际上，英特尔和AMD携手打造的“Kaby Lake－G”平台处理器以及Stratix10 FPGA就是EMIB技术的首次预演。

　　



　　

　　

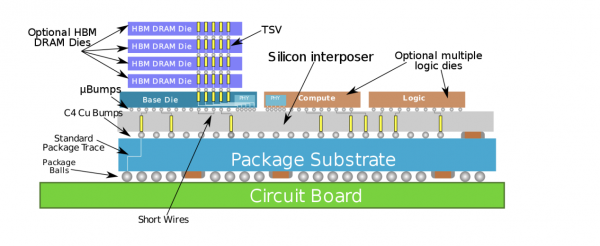

CoWoS技术 来源：台积电

　　

台积电的CoWoS技术也是一种2．5D封装技术。根据中介层的不同可以分为三类，一种是CoWoS＿S使用Si衬底作为中介层，另一种是CoWoS＿R使用RDL作为中介层，第三种是CoWoS＿L使用小芯片（Chiplet）和RDL作为中介层。

　　

台积电InFO与CoWoS之间的区别在于，CoWoS针对高端市场，连线数量和封装尺寸都比较大；InFO针对性价比市场，封装尺寸较小，连线数量也比较少。

　　

第一代CoWoS主要用于大型FPGA。CoWoS－1的中介层芯片面积高达约800mm？，非常接近掩模版限制。第二代CoWoS通过掩模拼接显着增加了中介层尺寸。台积电最初符合1200mm？的要求，此后将中介层尺寸增加到1700mm？。这些大型封装称为CoWoS－XL2。

　　

最近，台积电公布的第五代CoWoS－S的晶体管数量将增加20倍，中介层面积也会提升3倍。第五代封装技术还将封装8个128G的HBM2e内存和2颗大型SoC内核。

　　



　　

　　

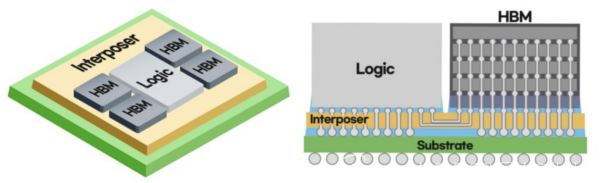

I－Cube封装 来源：三星

　　

三星的具有的先进封装包括I－Cube、X－Cube、R－Cube和H－Cube四种方案。其中，三星的I－Cube同样也属于2．5D封装。

　　

2018年，三星发布了I－Cube2，可以集成一个逻辑裸片和两个HBM裸片的技术。目前，三星推出下一代2．5D封装技术是I－Cube4。I－Cube4包含四个HBM和一个逻辑芯片，是I－Cube2的进一步升级。

　　

3D封装

　　

3D封装和2．5D封装的主要区别在于：2．5D封装是在Interposer上进行布线D封装是直接在芯片上打孔和布线，电气连接上下层芯片。

　　

3D领域主要有台积电的SoIC技术、英特尔的Foveros技术、三星的X－Cube技术。

　　



　　

　　

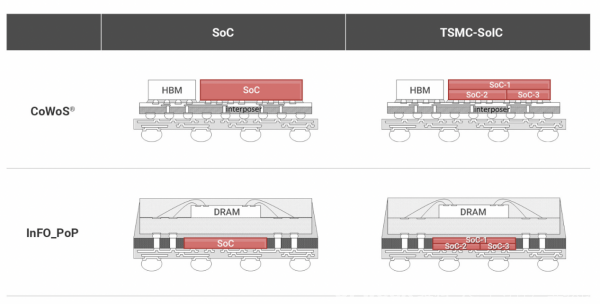

SoIC封装 来源：台积电

　　

台积电SoIC技术属于3D封装，是一种晶圆对晶圆（Wafer－on－wafer）的键合技术。SoIC技术是采用TSV技术，可以达到无凸起的键合结构，把很多不同性质的临近芯片整合在一起，而且当中最关键、最神秘之处，就在于接合的材料，号称是价值高达十亿美元的机密材料。

　　



　　

　　

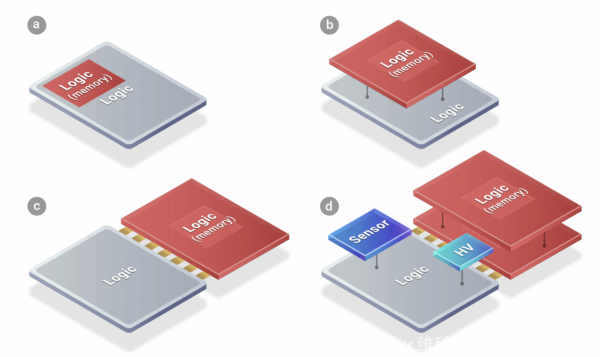

来源：台积电

　　

SoIC技术将同质和异质小芯片集成到单个类似SoC的芯片中，具有更小尺寸和更薄的外形，可以整体集成到先进的WLSI（又名CoWoS和InFO）中。从外观上看，新集成的芯片就像一个通用的SoC芯片，但嵌入了所需的异构集成功能。

　　



　　

　　

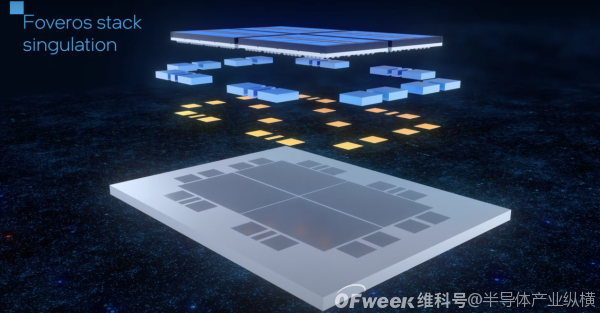

Foveros封装 来源：英特尔

　　

英特尔推出的Foveros技术，同样也是3D封装的一种。相较于EMIB的凸点间距为55－36um，Foveros将凸点间距进一步降低为50－25um。从3D Foveros的结构上看，最下边是封装基底，之上安放一个底层芯片，起到主动中介层的作用。在中介层里有大量的TSV 3D硅穿孔，负责联通上下的焊料凸起，让上层芯片和模块与系统其他部分通信。

　　

Foveros已经实现了在Meteor Lake中的第二代部署，具有36μm的凸点间距。此外，英特尔还在研发下一代Foveros技术Foveros Omni和Foveros Direct。

　　



　　

　　

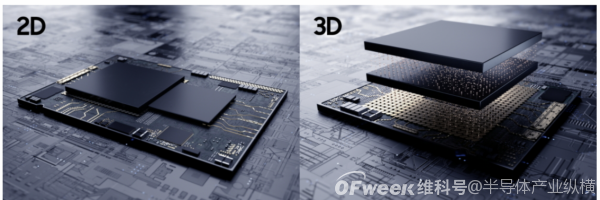

X－Cube封装 来源：三星

　　

三星的X－Cube 3D封装技术使用TSV工艺，目前三星的X－Cube测试芯片已经能够做到将SRAM层堆叠在逻辑层之上，通过TSV进行互联，制程是他们自家的7nm EUV工艺。

　　

中国大陆的先进封装

　　

实际上，以2000年为节点，我们可以将封装产业分为传统封装阶段和先进封装阶段。而封装是封装是我国半导体产业中发展最早、起步最快的行业。

　　

现在，长电、通富微电、华天都已经进入全球封装企业前十。长电科技、通富微电、华天科技按营收口径分列第3、5、6位，长电科技已处于国际第一梯队，通富微电与华天科技处于国际第二梯队。

　　

长电先进具备FC、PoP、Fan－out、WLP、2．5D／3D等先进封装的能力；星科金朋新加坡厂拥有Fan－out eWLB和WLCSP封装能力，韩国厂拥有SiP和FC系统封测能力，江阴厂拥有先进的存储器封装、全系列的FC倒装技术；长电韩国主营SiP高端封装业务。

　　

华天科技在先进封装方面已经掌握了MCM、BGA、3D、SIP、MEMS、FC、TSV、Bumping、Fan－out、WLP等技术。

　　

通富微电拥有Bumping、WLCSP、FC、BGA、SiP等先进封测技术。

　　

2D封装

　　



　　

　　

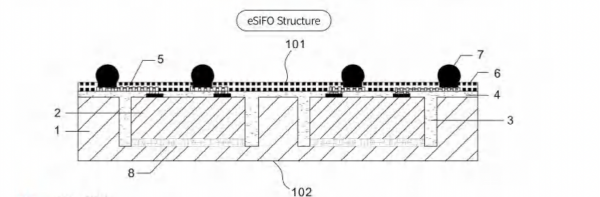

eSiFO封装 来源：华天科技

　　

在Fan－out封装上，华天科技推出了拥有完全自主知识产权的晶圆级eSiFO。eSiFO的优势包括硅基板，翘曲小、应力低的高可靠性，生产周期短、工艺设备小的低成本、高集成度、系统级封装。目前已经可以为客户提供8英寸、12英寸晶圆级扇出封装。

　　

而在eSiFO技术的基础上，可以通过TSV、Bumping等晶圆级封装的技术，实现3D、SiP的封装。

　　

长电科技旗下星科金朋新加坡厂拥有eWLB技术，作为Fan－out封装技术的进一步升级，eWLB技术主要用于高端手机主处理器的封装，适用于高性能低功耗的芯片产品。

　　

eWLB技术能够实现突破性的超薄封装，具有更高的I／O引脚数，散热性能和电气性能较强，可以提供低功耗、高性能的解决方案，同时扩展异构芯片集成能力，能够在不使用成本高昂的TSV技术的情况下，嵌入多个垂直三维互联的有源和无源元件到相同的晶片级封装。

　　

2．5D、3D封装

　　

长电科技2021年7月推出了一款使用Chip－Last封装工艺的高密度扇出式封装——XDFOI，应用场景主要集中在对集成度和算力有较高要求的FPGA、CPU、GPU、AI和5G网络芯片等

　　

　　

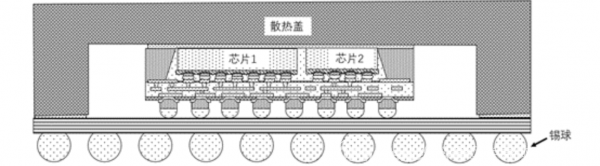

XDFOI封装 来源：长电科技

　　

长电科技XDFOI技术，相较于2．5D TSV封装技术，具备更高性能、更高可靠性以及更低成本等特性。该解决方案在线um的同时，可实现多层布线层，另外，采用了极窄节距凸块互联技术，封装尺寸大，可集成多颗芯片、高带宽内存和无源器件。

　　

　　



　　

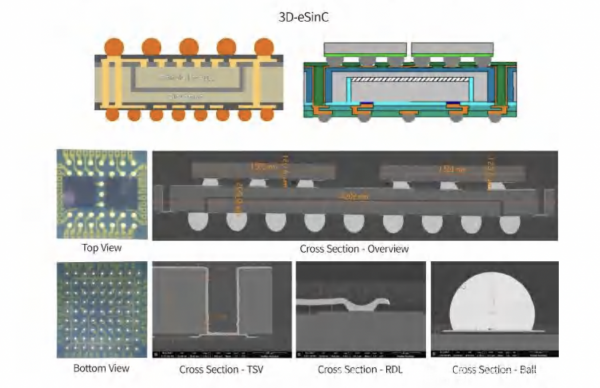

3D－eSinC来源：华天科技

　　

3D封装方面，华天科技推出了3D－eSinC解决方案。华天科技称，2022年将开展2．5D Interpose FCBGA、FOFCBGA、3D FOSiP等先进封装技术，以及基于TCB工艺的3D Memory封装技术，Double Sidemolding射频封装技术、车载激光雷达及车规级12英寸晶圆级封装等技术和产品的研发。

　　

　　



　　

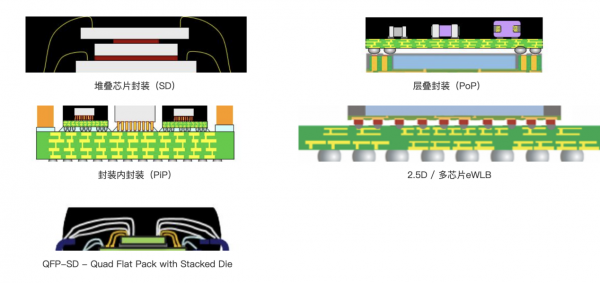

2．5D／3D封装 来源：长电科技

　　

3DIC方面，长电科技推出了扩展eWLB。长电科技基于eWLB的中介层可在成熟的低损耗封装结构中实现高密度互连，提供更高效的散热和更快的处理速度。3D eWLB互连（包括硅分割）是通过独特的面对面键合方式实现，无需成本更高的TSV互连，同时还能实现高带宽的3D集成。

　　

在2．5D／3D封装方面，通富微电在高性能计算领域建成了国内2．5D／3D封装平台（VISionS）及超大尺寸FCBGA研发平台。其中2．5D技术已于2021年成功开发，实现样品制作，目前正在配合客户做进一步产品认证和量产规划，预计2022年下半年到2023年，一些客户会逐渐进入2．5D封装量产阶段。

　　

随着世界对算力需求的增长，当先进制程达到物理极限时，先进封装或许能够提供更新的动力。正如英特尔CEO帕特？基辛格所说：“到2030年，希望能将单个设备中的晶体管数量从1千亿个增加到1万亿个。现在对于技术专家们而言，既是最好的时代，也是最重要的时代。”
