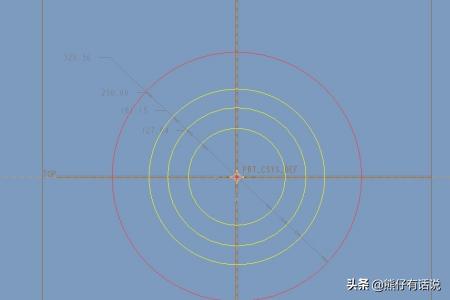

1、首先我们需要在草绘平面上绘制四个圆，分别表示齿顶圆，基圆，分度圆和齿根圆。具体效果如下图所示。这里是以front平面作为草绘平面来设计实现的，先不用管具体参数，会在后面来设置的。

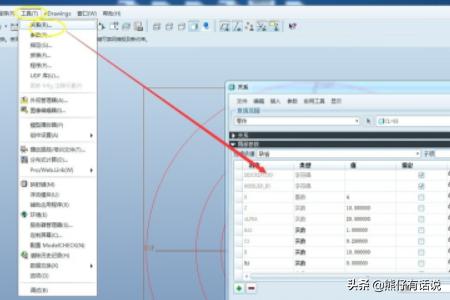

2、现在就需要在工具->参数中输入如下的参数，这些参数是实现下面步骤的基本，也是参数化齿轮的基本了。

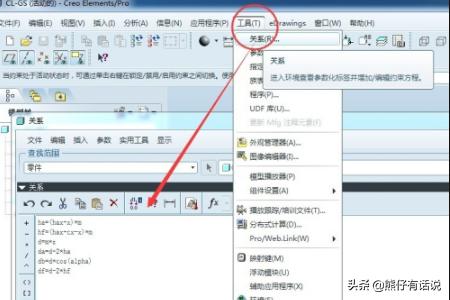

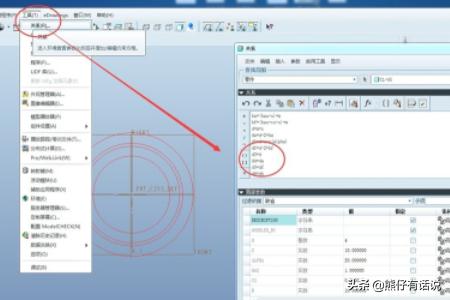

3、现在给参数来设置关系，确定每个圆之间之间关系，具体的关系为：ha=(hax+x)*mhf=(hax+cx-x)*md=m*zda=d+2*hadb=d*cos(alpha)df=d-2*hf如下图可以看到详细的操作步骤

4、这四个圆默认的半径为d3,d4,d5,d6,分别对每个圆构建如下的关系式，d3=dd4=dad5=dfd6=db下图是详细的步骤，可以参考。构建好了之后就需要重新计算就得到我们创建的效果了。

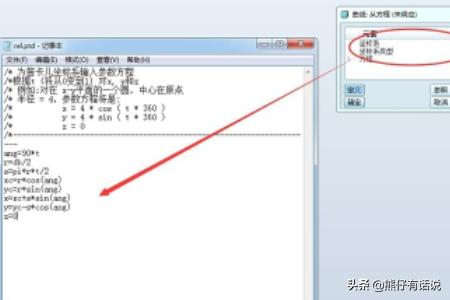

5、既然我们已经创建了齿顶圆，基圆，分度圆和齿根圆了，现在就需要来创建渐开线，具体步骤如下，插入->模型基准->曲线，从方城来创建。在方城中输入如下的代码：ang=90*tr=db/2s=pi*r*t/2xc=r*cos(ang)yc=r*sin(ang)x=xc+s*sin(ang)y=yc-s*cos(ang)z=0

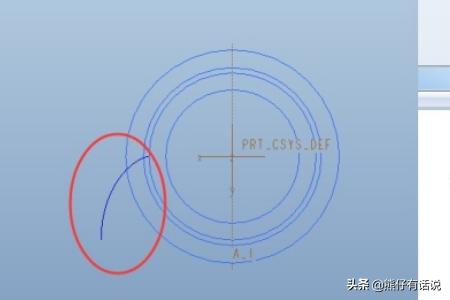

6、上一步的坐标系就选择默认的左坐标系了，坐标系的类型是笛卡尔坐标系，输入上面的方程式，保存起来确定就好了，具体的效果图如下：

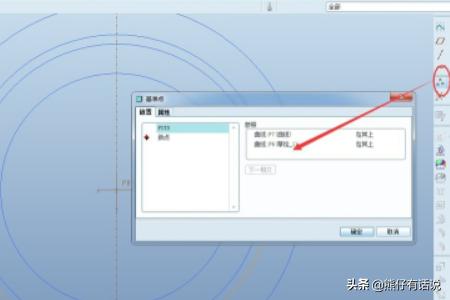

7、获取渐开线和分度圆之间的点，插入基准点，这里是pnt0，具体细节如下图所示。

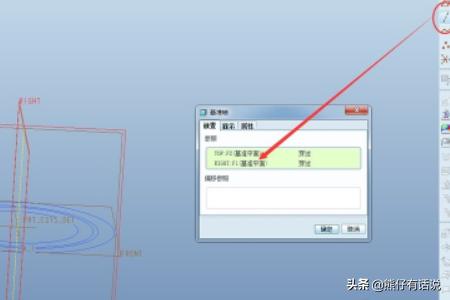

8、在top和right平面之间创建一个轴，这里的轴名称为A_1，下图效果如下：

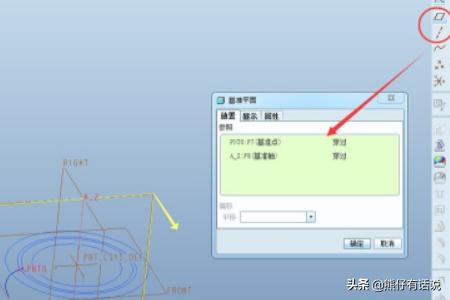

9、创建一个基准平面，通过上面我们创建的轴和点，这里创建的平面为DTM1。

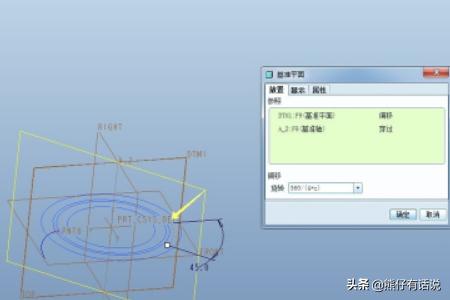

10、过平面DTM1创建如下的平面，偏移角度为360/（4*z）,具体的效果如下图所示，现在我们的渐开线也已经绘制完成了。然后通过这个平面镜像渐开线，之后就得到了齿轮的面，有了线就好做齿轮了。
