背景：苹果公司计划在明年推出第一代XR设备。据悉，LG Display将为苹果第一代XR设备提供OLED外屏，设备的内屏则由索尼提供硅基OLED面板。为了苹果XR设备的未来订单，LG Display和SK海力士在8月底已决定合作开发与生产OLEDoS。

日前，LG Dispaly表示，其已经开发出一种高效的“OLEDoS－彩色滤光片”结构。将有机发光二极管（OLED）在水分和氧气中保护的薄膜封装做成2．5微米（um）厚，就可以不漏光，防止颜色相互混合。LG Display为了向苹果供货，正在重点开发在硅基板上沉积OLED的微显示技术。

对标索尼！LGD开发“COE”结构

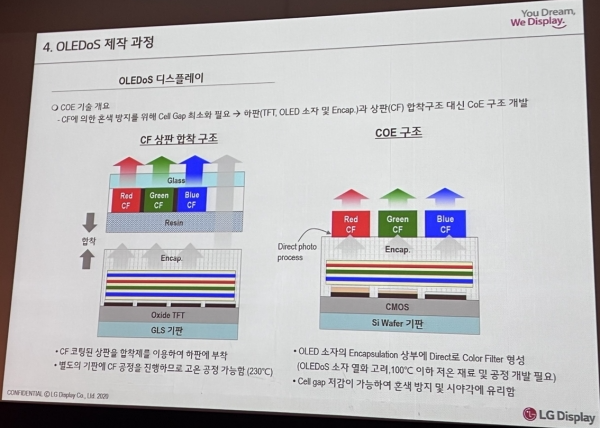

9月15日，LG Display BS（Best OLEDoS）特别研究委员Choi Dong－wook在首尔驿三洞浦项大厦举行的“第3届面向显示器从业者的实务教育”中表示：“LG Display开发出了将彩色滤光片直接形成在OLEDoS薄膜封装上的“CoE”（Color Filter on Encap）结构。”与薄膜晶体管（TFT）用玻璃基板底板合拢的结构相比，其在防止混色和可视角度等方面更具优势。

图源：LG Display

薄膜晶体管（TFT）用玻璃基板底板合拢的结构，是将涂有彩色滤光片的玻璃基板顶板和镀有OLED材料的玻璃基板底板利用合拢剂（LEJIN）附着在一起的技术。Choi Dong－wook委员表示：“索尼OLEDoS产品的彩色滤光片（在玻璃基板上）是单独形成后，才会与OLEDoS合二为一。”他还解释说：“索尼的OLEDoS（在玻璃基板上）使用彩色滤光片与透镜技术，是为了提高亮度。”

LG Display的OLEDoS技术是直接在保护OLED免受水分和氧气影响的薄膜封装上形成彩色滤光片。为了在薄膜封装上形成彩色滤光片，LG Display还开发了一种可以在100度（℃）以下形成彩色滤光片材料的工艺。在形成彩色滤光片时，如果温度较高，OLED元件的劣化是不可避免的。而若想在薄膜晶体管（TFT）用玻璃基板底板合拢的结构顶板上涂上彩色滤光片，则需要在230度高温过程中进行。

ALD镀膜技术

Choi Dong－wook表示：“LG Display的OLEDoS的薄膜封装的厚度为2．5um，”如果薄膜封装过厚，就有可能导致漏光与混色的现象，因此薄膜封装的厚度最好在3um以下。这个数值还考虑到了腔元件的应用（回收光以提高光效率）

薄膜封装的第一层采用原子层沉积法（ALD：Atomic Layer Deposition）。ALD是将薄膜一层一层堆叠到原子层水平的工艺，虽然沉积速度较慢，但可以进行精细的厚度控制。Choi Dong－wook表示：“为了确保薄膜封装的可靠性，故而使用了ALD技术。第一层是薄薄的ALD，剩下的则是硅脂。”彩色滤光片厚度为1．5 um。

OLEDoS技术现状

日本的索尼公司是OLEDoS技术的领先者，其使用的是白色有机发光材料OLED作为光源搭配红、绿、蓝滤光片实现显示效果。三星显示对于开发OLEDoS技术也做了长远的计划，预计于2024年将向三星母公司提供OLEDoS显示器。京东方BOE在2022年5月24日也表示将开展OLEDoS业务，当前京东方已布局8英寸和12英寸硅基OLED产线，并已完成多款FHD分辨率产品开发。

LG显示是于今年年初开始为苹果开发OLEDoS，并在最近展开了LEDoS技术的研发。从长远来看，预计还将推进高精度金属掩模板（FMM）的RGB式OLEDoS技术的开发。值得一说的是，三星显示的OLEDoS技术开发方向也与此类似。
