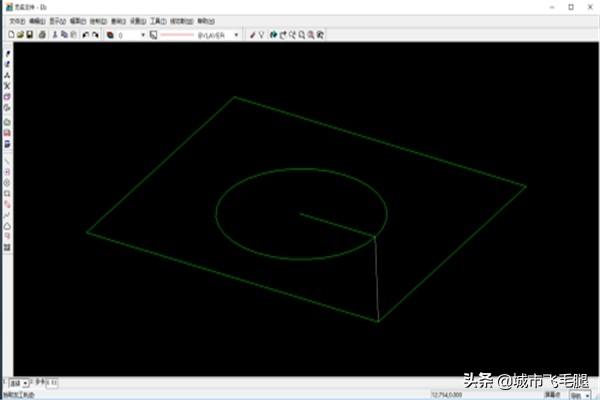

1、打开【CAXA线切割】软件。绘制一个简单的图形，如下图。

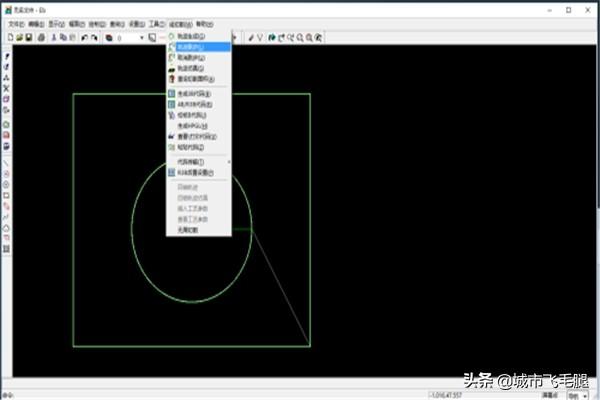

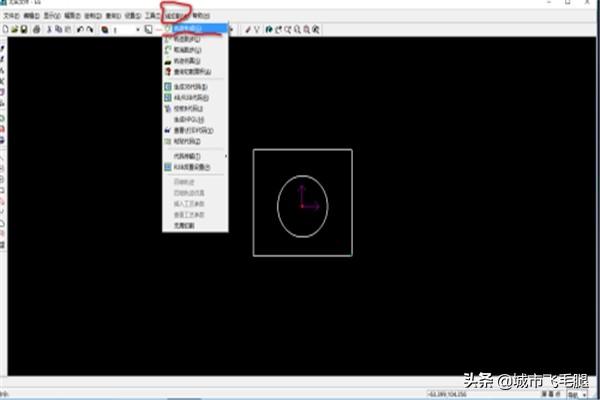

2、点击【线切割(W)】-【轨迹生成】。弹出【线切割轨迹生成参数表】设置表。分别设置相关参数。

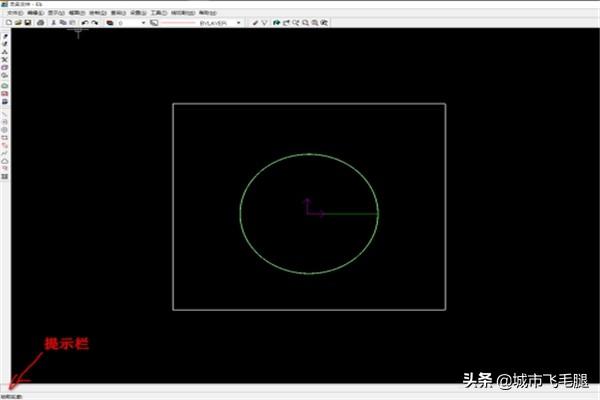

3、设置完成点击对话框里面的【确定】，进入路径编辑状态。根据状态栏的提示，完成路径的编程。

4、两个路径以上的，可以选择【轨迹跳步】。点击【线切割(W)】-【轨迹跳步】。根据提示完成操作，左键选择，右键确定。

5、点击【线切割(W)】-【轨迹仿真】，查看运动轨迹。

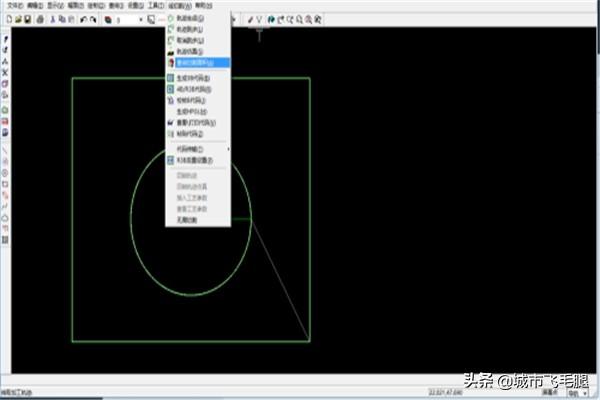

6、点击【线切割(W)】-【查询切割面积】。输入厚度，查询切割面积。

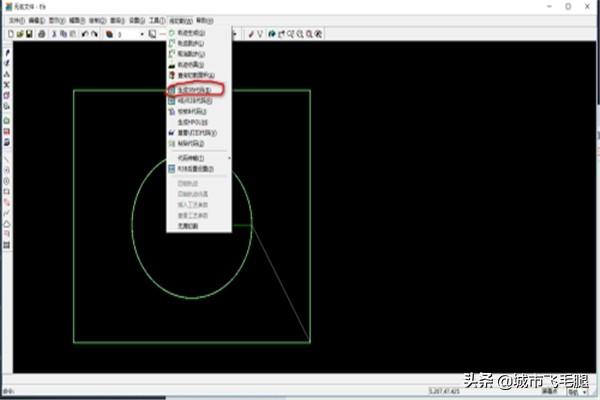

7、点击【线切割(W)】-【生成3B代码】。根据提示生成3b文件。导入线切割设备直接使用。
