大家好，我是电气小行家，交流接触器正反转互锁开关是什么原理？怎么接线的？

交流接触器在正反转中会增加交流接触器互锁，接线方法为正转交流接触器串联反转交流接触器中的常闭触点。反转交流接触器串联正转交流接触器中的常闭触点。

一、交流接触器之间的互锁怎么接线

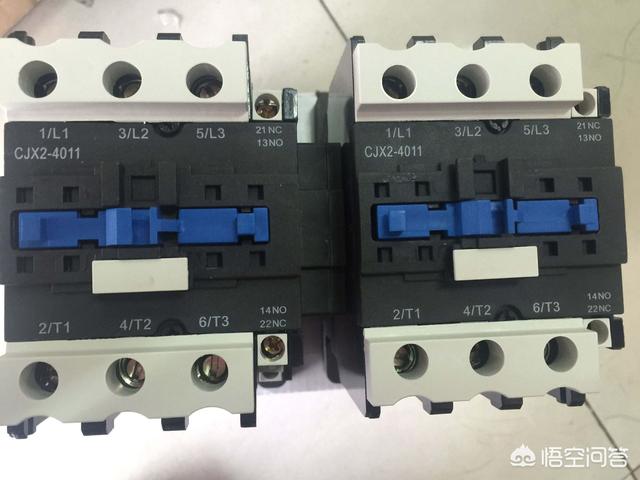

首先在连接交流接触器之间互锁的时候，要使用万用表进行查找，两个交流接触器中常开辅助触点以及常闭辅助触点，在自锁电路中，我们要使用的是常开辅助触点，而在互锁电路中，我们所使用的是常闭辅助触点，查找出辅助触点以后，才能保证进行下一步正确接线。

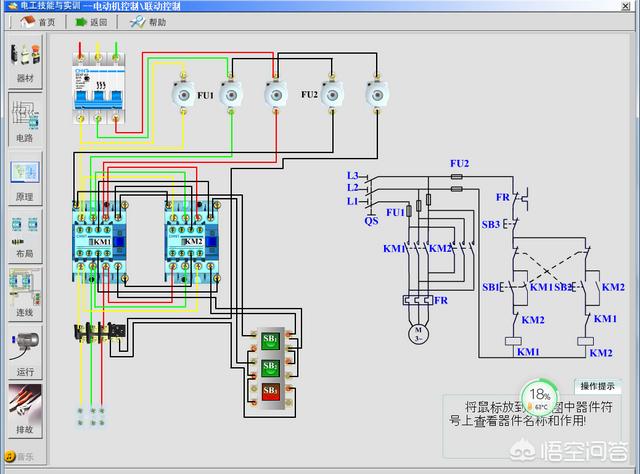

根据电气原理图，我们在连接完启动按钮，并联自锁以后，如果没有户所连线就是直接接入交流接触器线圈，因为我们要增加互锁，所以在正转控制回路中串联反转交流接触器常闭触点，，再反转线路中，接入正转交流接触器常闭触点，之后再接入交流接触器线圈。

二、交流接触器之间互锁的原理

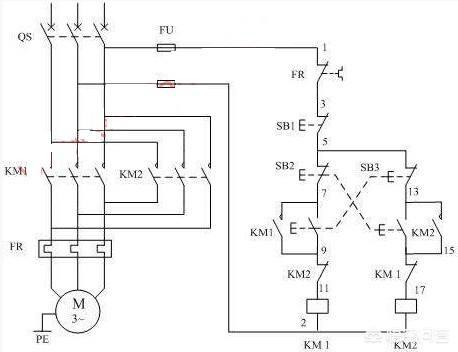

看到这个电气原理图，我们就很容易能够看出其中的奥妙，因为我们在按下正转的时候，正转交流接触器吸合长闭变常开，所以在反转控制回路中接入的正转常闭按钮是断开的状态，所以在这个时候无论如何反转交流接触器是不会得电的。

相同的情况，我们在按下反转的时候，反转交流接触器吸合常闭变常开，所以在正转控制回路中接入的反转常闭按钮是断开的状态，所以这个时候正转接入接触器也是不会得电的，这就是互锁的原理。

三、交流接触器之间互锁的作用

增加了这个互锁以后我们在控制三相电机正反转就变得安全的多，因为电机在正转的过程中不会出现反转的情况，增加了设备和人身安全，保障设备能够正常平稳运行。

当然在大多数情况之下我们还会增加按钮的互锁，不过按钮或说是需要讲究场合，因为有的场合是不允许直接切换旋转状态的。
