220V交流接触器实物接线图？

交流接触器上标注的电压220V指的是接触器线圈的额定电压，所以对于220V交流交流接触器与380V的主线路接线是没有区分的，主要在于控制线路接线，控制线路需要根据接触器线圈额定电压值来选择一零一火还是两根相线。

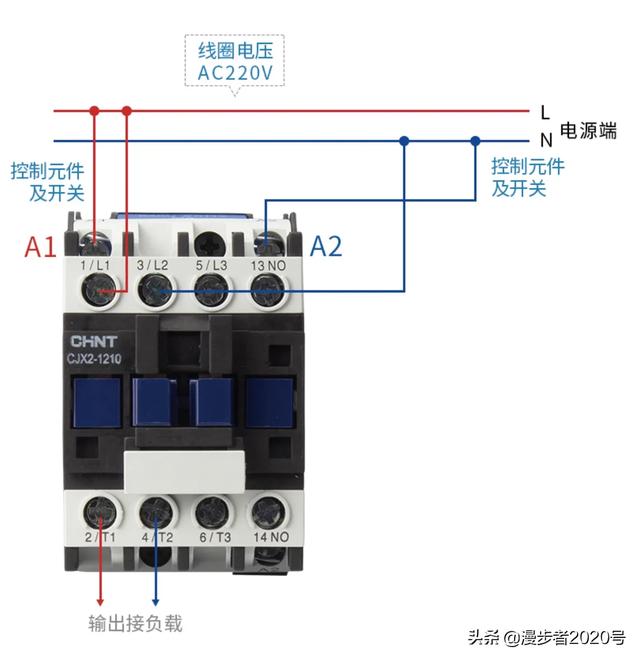

220V交流接触器接线

交流接触器的线圈接线端是A1和A2,对于220V交流接触器需要在A1和A2端分别接火线和零线，对于主触点任意选择两个触点接线。

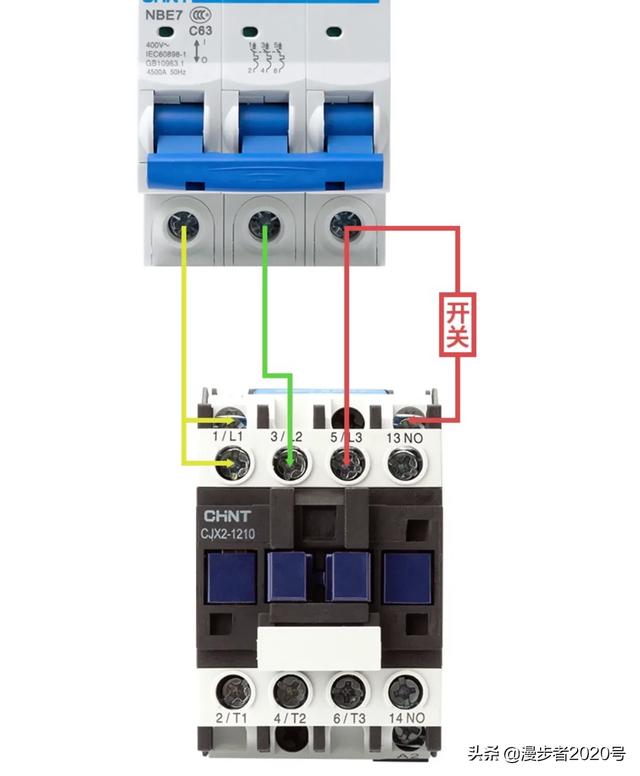

380V接触器接线

对于380V交流接触需要在A1和A2端接任意两根相线，使线圈电压为380V。

只要保证接在线圈的电压与接触器铭牌上的电压值一致就可以，在接线时一定要按照线路图进行接线。
