电路故障问题是初中物理的重、难点，电路的故障一般可分为短路和断路。

怎样区别和判断？

首先，我们要抓住一个要点，也是最基本的常识：只有电流通过电压表、电流表，它们才有读数。（电流从电表的“＋”接线柱流入，“－”接线柱流出。）

跟家里的水表一样，没有水流过水表，水表就不会有读数或者说水表的指针不会转（除非是水表坏了）。

其次，串联电路“一断全断”，并联电路“一短全短”。

解释：

在串联电路中，若有一个元件发生了断路，则所有元件都会“断路”（实际上是电流的流动全部中断了）。

在并联电路中，如果一条支路发生了短路，那么所有的支路都会短路。

灵活运用上面的两条基本方法，可以快速解决电路的故障问题。

看下面的一些典型题目：

【例题1】

分析与解：

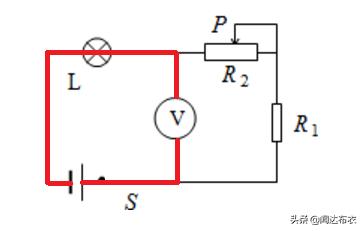

由题意，开关S闭合后，电压表指针有明显的偏转，根据“只有电流通过电压表、电流表，它们才有读数。”说明它两端与电源的连接处一定是没有断路的，如下图中粗红色线段所示：

又因为灯L与电压表是串联关系，根据串联电路“一断全断”判断，如果它发生断路，电压表与电源负极的连接也一定会发生中断，这样一来就一定没有电流流过电压表，那么，电压表就肯定没有读数了，所以不正确的是B选项。

【例题2】

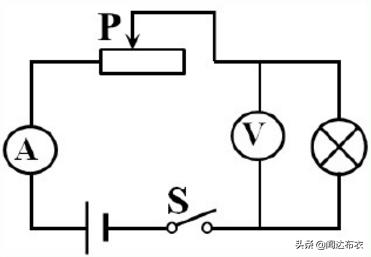

如图所示，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为0，电压表示数为12V，则电路发生的故障可能是（ ）

A. 开关接触不良 B.电流表断路 C.滑动变阻器断路 D.灯泡断路

分析与解：

电压表有读数，说明它两端与电源的正、负极之间的连接是完好的，是没有中断的，所以可以迅速排除A、B、C三个答案。

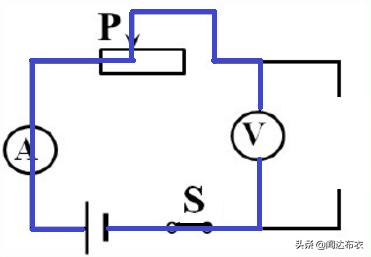

下面来验证选项D的正确性：闭合开关S之后，当灯泡发生断路时，电压表与滑动变阻器、电流表串联接入了电路，如下图中粗蓝色线段所示：

由于电压表自身的电阻非常大（一般可看作是“∞”），所以，造成电路中的电流非常小，（但一定不等于零，等于零的话，电压表就不会有示数了！）可以理解成小到没办法引起电流表指针的偏转，此时，电压表测量的正是电源电压。因此，电流表的读数为0，而电压表的读数为12V。（等我们学习了高中物理后就知道了，这是外电路发生了断路的缘故。）

等效电路如图所示：

【例题3】

下面这个例子也是同样的道理，电灯不亮，可能是断路或短路，总之，就是没有电流经过电灯的原因，所以不容易突破，要另想其他办法。

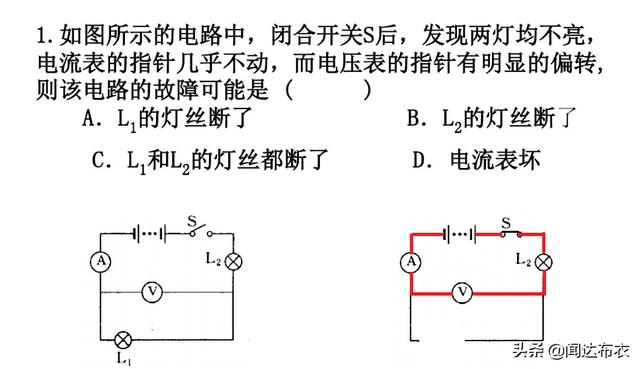

注意到题目提供的信息，“电流表的指针几乎不动”，这说明电流表中的电流非常地微弱，为什么会这样呢？那是因为电压表和电流表串联在了一起，图中的电压表在正常情况下是测量第一盏灯两端的电压（电压表和第一盏灯并联），由于这盏灯发生了断路现象，从而导致电压表与电流表、电源、开关、第二盏灯组成了一个串联电路。

此外，分析电路故障问题时，如果题目没有特别说明，一般把电压表和电流表看成是理想表：电压表的电阻无穷大“∞”，电流表的电阻无穷小“0”。

看下面的例题：

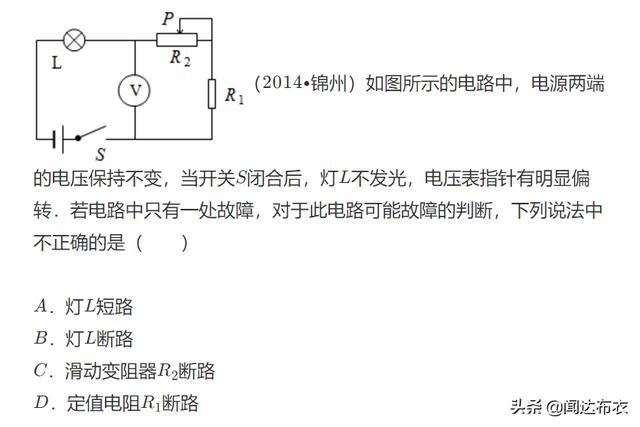

【例题4】

分析与解：

按照小红的这种接法（甲图），由于电流表的电阻非常小，可以看成是一根导线和电源并联了，所以电源发生了短路现象，剧烈发热，从而导致电流表被烧坏，而电压表与电灯串联之后与电流表并联，根据并联电路“一短全短”的性质，电压表和电灯所在的支路也会发生短路，但是电压表不会烧坏，因为电灯起到了保护的作用（乙图），所以B选项是正确的。

如果没有了电灯的保护（丙图），电压表将面临和电流表一样的命运 ── 烧毁！

照明电路的故障

照明电路除了掌握“火线零线并排走，零线直接进灯座；火线接进保险盒，再过开关进灯座。”的基本接线原则以外，还要掌握电路中电流过大的两个原因：

① 总功率过大 （同时工作的用电器过多）

② 短路（火、零线直接相连）

此时，保险丝熔断或空气开关跳闸。

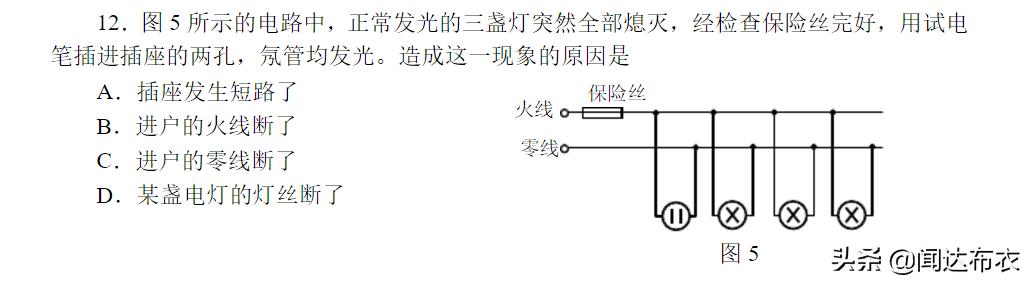

【例题5】

分析与解：

保险丝完好，说明电路没有出现功率过大或者短路的现象。

试电笔插入插座的左孔后，氖管发光，说明直接与火线相连了；插进右孔也发光，说明间接和火线相连了。但是三盏灯突然全部熄灭，说明有断路，因此，断路一定发生在O点左侧，也就是进户的零线断掉了。

O点右侧的零线经电灯右边的导线、灯座，再经左边的导线和火线相连，零线变成了火线！所以，试电笔插右孔也会发光。

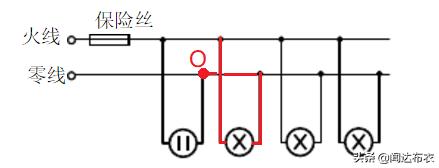

如下图所示：
