我们家里装修，都会安装一些开关插座的面板。很多的时候我们都想自己装，却不知道每根线该怎么接，所以我们就需要了解这些开关插座等的一些安装要求。例如现在有朋友问这样一个问题：家用五孔插座带开关怎么接线？

家用五孔插座的具体构造

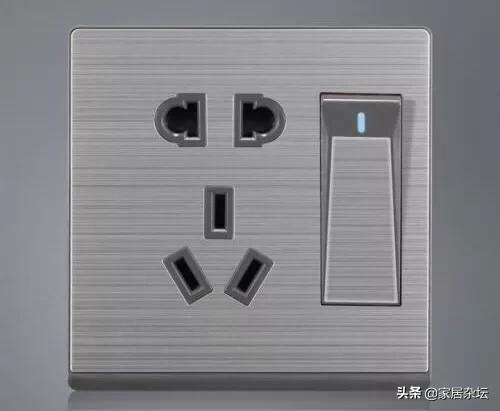

• 首先我们来看这个开关的正面。正面的左半部分，一般有五个孔，上面是一个两孔，这个两孔是用来插一些两脚的插头的。例如我们常见的家用的电视机，音响，饮水机之类的。下面是一个三孔的插孔，它是用来插三脚插座的。比如我们家用电器中的洗衣机，电冰箱等等都是三脚的插座。这个插座的右半部分就是一个按钮，也就是开关。

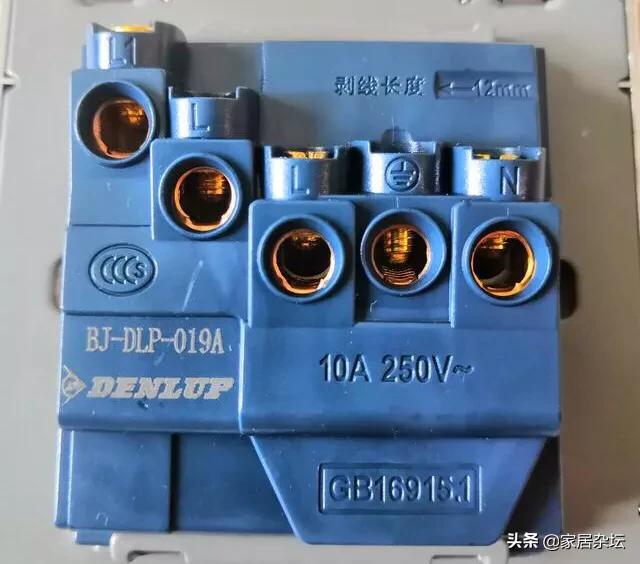

• 然后我们把开关反过来，看开关的背面。首先我们能看到五个接线柱，也就是接线端子。我们面对着开关的背面，从左到右有这五个接线柱。这五个接线柱依次是L1，L，L，PE，N，分别对应的是开关的出线，开关的进线，插座的进线，插座的地线，最后一个是零线。


带开关的五孔插座接线的具体方法

• 第一步我们要从我们家中的配电箱内引线。由于这是一个插座的回路，所以大家必须引三根线过去，也就是说要有一根火线、一根零线和一根地线。同时还要记得把这三根电线颜色进行区分，火线建议大家使用黄色、红色、绿色中的任意一种都可以，零线必须是用淡蓝色的，地线必须使用黄绿双色的。

• 第二步就是把这些电线接到插座的底盒以后，把电线的线头剥出来一个距离。一般现在一些好的插座面板后面都有一个剥线距离的要求，我们按照要求来包绝缘层就可以了。

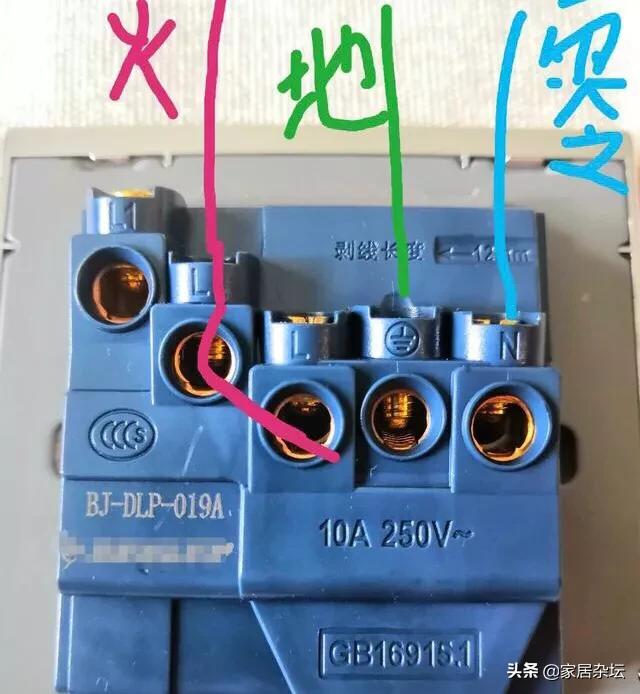

• 第三步是按照顺序把每根电线安装到开关的接线柱上。首先是火线也就是黄色、红色或者是绿色中的一种，我们把他接到开关的L接线柱上。然后再采截取一段短线，这根短线是连接开关的出线端L1和插孔的进线端L的。也就是连接的最左侧的接线柱和左手第三个接线柱，把这两个接线柱进行跨接。然后把淡蓝色的零线接到N接线端子上，再把黄绿双色的地线接到有接地标识的地线的接线端子上。


开关上没有标识或者是标识模糊时怎么接线

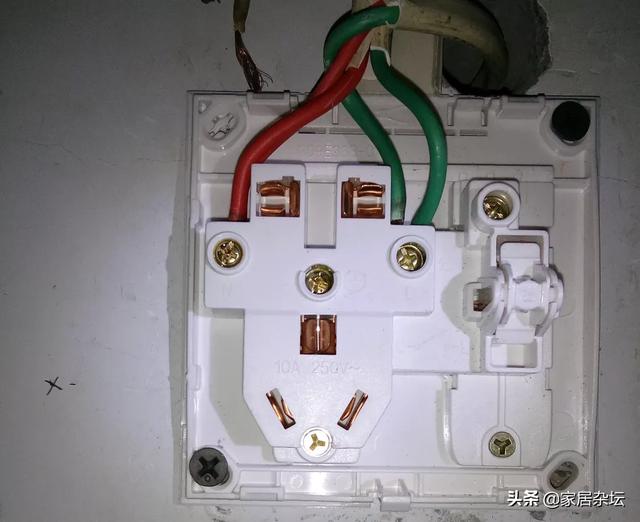

• 如果我们手里的一个带插座的开关后面的接线端子没有标识或者是标识模糊，可以这么处理。那么我们就可以首先找到两个部分，第一个部分就是开关的两个接线柱，然后再找到插座的三个接线柱。

• 具体的接线方法可以按照这种操作来进行：第一步是把火线也就是电源的进线接到开关的其中一个接线柱上，然后使用一截短线把开关的另一个接线柱接到插座插孔的接线柱上。这时我们判断的依据，就是把看开关的正面是左零右火的一个原则。所以说从开关背面看，最右面那个接线柱应该是接的零线，最左面那个接线柱接的是火线，中间的那个接的是地线。按照这个顺序接上就可以了。


结束语

关于家用带开关的五孔插座怎么接线，家居杂坛通过对带开关的五孔插座的介绍，然后给出了详细的接线方法。另外还给大家介绍了没有标识的时候，如何进行接线。希望我的回答能够对大家有所帮助！如果大家还有不同的意见或者是更好的方案，也欢迎大家分享出来，以供我们共同交流探讨学习，谢谢大家！
