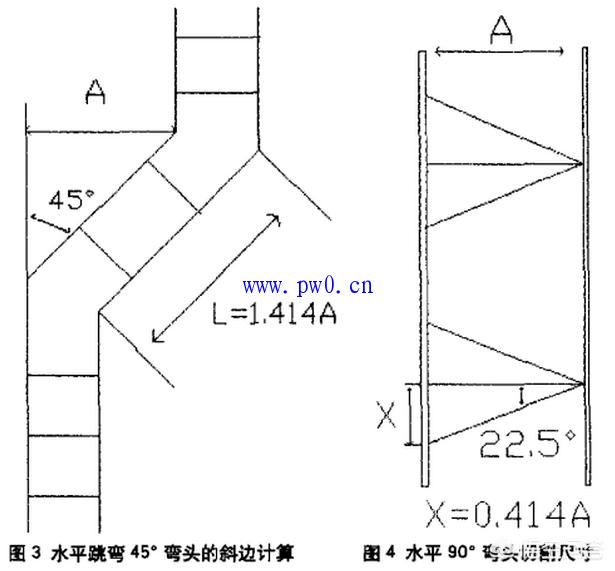

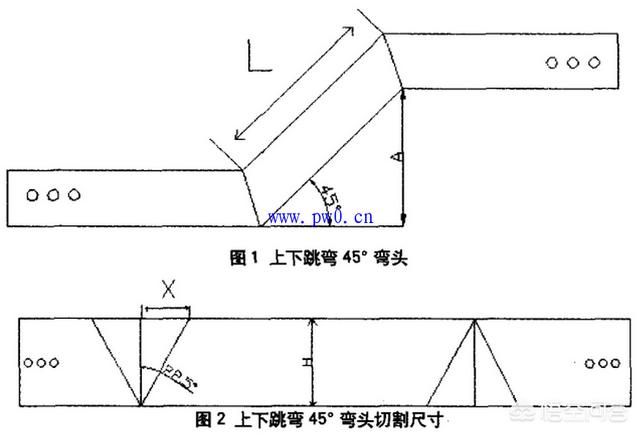

施工现场电缆桥架大致分为主桥架和分支架。主桥架是由设计院设计，根据图纸施工；分支架是由主 桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。常用的弯头种类 包括水平弯头90°、上下跳弯45°、垂直上下弯头、水平三通等。下面电工之家就以几个典型常用弯头 制作方法和质量要求来谈一下。 1自制的电缆桥架弯头、跳弯、三通的连接处，应先在内侧进行点焊固定并把毛刺药皮打磨干净，外侧 应平整，缝隙应尽量小且锯口处平整整齐。 2电缆桥架弯头对接无错边，焊接后的对口处应打磨平整、光洁，不应有损伤电缆绝缘层的毛刺、锐边 等棱角。 3在托盘式电缆桥架内加钢筋时，采用增加Φ6-8MM圆钢，内、外侧都应补刷油漆。刷油漆前，应把 药皮，焊渣清理干净。 4多层电缆桥架的自制三通及弯头安装完成后，折角应在垂直的统一直线上。 5所有自制弯头制作完成后，应在切割、打磨、焊接处刷防锈漆，再刷与桥架颜色相同面漆。 如图1与图2上下跳弯45°弯头的制作图解，图3水平跳弯45°弯头的制作。

拓展资料：

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。
